2．9．2 熱處理(以440c鋼為主)
440c鋼的5曲線如圖2．42所示。其狀態(tài)圖如圖2．43
所示。K2的萊氏體醚化物產(chǎn)生很大的伯析時，粗大的碳化物
如不使之固陷1：?中，潑成為缺陷。必須用鍛造壓延使砍化
物充分均勻化。微型軸承對夾雜物要求也很嚴格，用作經(jīng)受
溫度達3；o℃的軸承或耐海水的軸承，原材料的好紙即砍
化物的大小和分布往往影響非常大。
lk于含游負高，如果熱處皿佼左而脫酞將影則硬度和

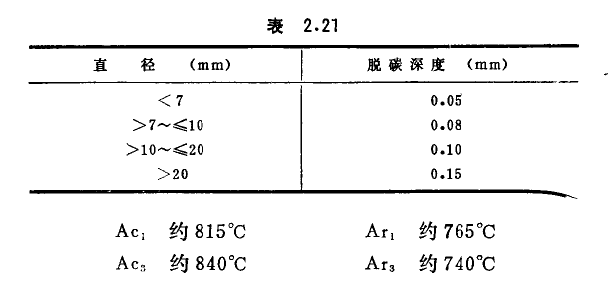

耐磨件。脫碳深度的允許值，如友2．21所列。
捧材、鍛件，從843—899。C x數(shù)小時加熱以后，以I o一
28℃／4、時的冷卻速度冷卻到538℃，然后空冷。
